抽油機節能電控裝置綜述（1）

　　1 概述

　　自從100多年前，以燃燒石油制品為動力的機器誕生以來，對石油的需求量飛速增長，也為石油工業的發展提供了契機。随着采油業的發展，産生了被廣泛使用的油井舉升設備——抽油機。

　　抽油機的種類繁多，技術發明有數百種。從采油方式上可分為兩類，即有杆類采油設備和無杆類采油設備。有杆類采油設備又可分為抽油杆往複運動類(國內外大量使用的遊梁式抽油機和無遊梁式抽油機)和旋轉運動類(如電動潛油螺杆泵);無杆類采油設備也可分為電動潛油離心泵，液壓驅動類(如水力活塞泵)和氣舉采油設備。

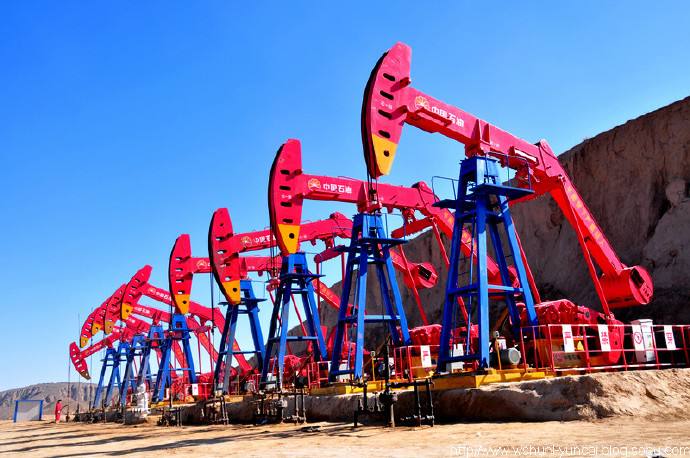

　　目前，應用最為廣泛的是遊梁式豎井抽油機采油系統，如圖1所示。由圖1可見，該系統由3部分組成，即地面部分——遊梁式抽油機，它由電動機、減速箱和四連杆機構(包括曲柄、連杆和遊梁)等組成，詳細結構見圖2;井下部分——抽油泵(包括吸入閥、泵筒、柱塞和排出閥等)，它懸挂在套管中油管的下端，可分為杆式泵和管式泵;聯接地面抽油機和井下抽油泵的中間部分——抽油杆柱，它由一種或幾種直徑的抽油杆和接箍組成。

　　我國的油田不像中東的油田那樣有很強的自噴能力，多為低滲透的低能、低産油田，大部分油田要靠注水壓油入井，再用抽油機把油從地層中提升上來。以水換油或者以電換油是我國油田的現實，因而，電費在我國的石油開采成本中占了相當大的比例，所以，石油行業十分重視節約電能。

　　目前，我國抽油機的保有量在10萬台以上，電動機裝機總容量在3500MW，每年耗電量逾百億kW·h。抽油機的運行效率特别低，在我國平均效率為25.96%，而國外平均水平為30.05%，年節能潛力可達幾十億kW·h。除了抽油機之外，油田還有大量的注水泵、輸油泵和潛油泵等設備，總耗電量超過油田總用電量的80%，可見，石油行業也是推廣“電機系統節能”的重點行業。

　　抽油機節能包括節能型抽油機和抽油機節能電控裝置的研制與推廣兩個方面，對此兩大技術的研究方興未艾。介紹和宣傳的文章很多，衆說紛纭，莫衷一是。廠家的産品性能介紹亦有“王婆賣瓜”之嫌。因此，有必要将目前常見的幾種類型的抽油機節能電控裝置作一個科學的分析比較，以供用戶選用時參考。在全國各油田進行試驗或已投運的節能電控裝置不下數十種之多，大體上可以分為5種類型，下面分别加以讨論。

　　2 間抽控制器(POC)

　　由于抽油機是按照油井最大化的抽取量來進行選擇的，并且還留有設計餘量。另外，随着油井由淺入深的抽取，井中液面逐漸下降，泵的充滿度越來越不足，直到最後發生空抽的現象，如果不加以控制，就會白白地浪費大量的電能。對于這種油井，最簡單的方法是實行間抽，即當油井出液量不足或發生空抽時，就關閉抽油機，等待井下液量的蓄積，當液面超過一定深度時，再開啓抽油機，這樣就提高了抽油機的工作效率，避免了大量的電能浪費。

　　間抽控制的原始做法是派人定時到油井去開停抽油機，即使在發達國家，目前也還有不少油井采用這種人工控制方式，以便解決抽油機的低效和浪費問題。這種做法每天要派人去井場操作好幾次，經過長期試驗才能摸索出适合各油井的間抽規律，費工費時。于是就引入了定時鐘，隻須設定開、停機時間，便能自動地進行間抽控制，但是，這仍然無法解決令抽油機的工作能力動态地響應油井負荷的變化，以達到最佳的節能效果，同時，還有可能會影響油井的産量。

　　為了解決上述問題，通過安裝相關的傳感器，精确感知油井負荷的動态變化，實現智能間抽控制(IPOC)。為此，可采用各種不同的傳感器達到控制目的，下面分别予以介紹。

　　2.1 液面探測器

　　如果能直接測出井中的液面，那麽就可以用它來控制抽油機的運行。當液面高度超過泵時，就啓動抽油機;當液面降到泵的吸入口處時，就關閉抽油機，避免空抽的發生。早期的方法是使用永久式的井下壓力傳感器來檢測液面，現代則是利用聲波裝置從地面上自動監測井下液面深度，但是，由于裝置複雜，維修費用高而沒有得到普及。

　　2.2 流量傳感器

　　在井口通過流量傳感器檢測油井的出液量，是實現抽油機控制最直接，也是最有效的方法。但是，由于國內的油井産量太低，有些油井的産量每天隻有幾m3，甚至不足1m3，合10cm3/s。這麽小的流量檢測，對于各種類型的流量傳感器來講都是一個難題，再加上井中采出的油液中含有大量的泥沙和蠟塊，經常會發生堵塞現象，因而也未能獲得推廣應用。

　　2.3 電機電流傳感器

　　應當說，電機電流的檢測是最方便、最可靠，也是最為廉價的方法。當發生空抽時，下沖程開始時遊動閥并沒有打開，光杆載荷為杆柱重量及遊動閥上部液柱的重量之和，可平衡掉大部分的配重的重量，電動機隻要用很小的能量就可将杆柱送入井底，電機電流較小;當油井中泵的充滿度較高時，下沖程開始不久，遊動閥即打開，泵中液面托住了遊動閥上部的液柱重量，并且使抽油杆柱也浸沒在液體中，因而光杆載荷隻是杆柱在液體中的浮重，這也就意味着電機将用較大的能量來舉起曲柄或遊梁尾部的平衡塊的重量才能将杆柱送入井底，因而電流就較大。

　　在下沖程時設置一個設定值，當發生空抽時，實際電流将降至此值以下，控制器就關閉抽油機。也可通過電機的平均電流進行檢測，從實際平均電流的下降中也可很容易地鑒别出空抽的發生。但是，電流的檢測受到抽油機配重的影響而使實際的電機電流變得很難控制，絕不像某些膚淺的文章中所描述的那樣，是近似方波的電流波形。實際的抽油機電動機的扭矩(電流)曲線如圖3所示。這種不規則的扭矩(電流)曲線，隻有通過抽油機的機械結構和平衡曲線的改變方能改變，而不是通過電控裝置可以實現的，因此，這是一個機電一體化的系統工程問題。

　　圖3 采用普通異步電動機的标準抽油機上的慣性扭矩當量

　　2.4 抽油杆載荷傳感器

　　普遍采用的方法是通過特制的傳感器，對抽油機的光杆載荷進行檢測，因為，光杆載荷是井下泵運行情況的最好監視器，并且它不受平衡配重的影響。泵的充盈系數(包括空抽)通過對抽油杆載荷的分析可以很容易地被檢測出來。另外，更重要的是抽油杆載荷數據，加上抽油杆位置的信息，正是分析井下工況的“示功圖”的必備數據，利用這些信息可對抽油機的運行情況進行全面的分析。

　　在光杆或遊梁上安裝測力傳感器可以測出抽油杆的載荷數據。光杆測力傳感器比較準确，但易于損壞;安裝在遊梁上的傳感器準确度比較低，但比較耐用。國內已有抽油機專用的測力傳感器産品。利用載荷傳感器的數據繪制的示功圖，檢測抽空控制設備的工作原理如圖4所示。

　　抽空控制最可靠的一個方法是計算光杆所做的機械功，因為，機械功與被示功圖所封閉的面積成正比，所以，空抽表明輸入到系統中的能量減少，隻須計算示功圖的面積或一部分面積即可檢測抽空條件。其方法包括在示功圖上設定兩條垂直線，計算這兩條抽油杆位置線之間示功圖的面積或曲線下面的面積，如果用示功圖裏面的面積，可檢測出圖4中的面積1減少了;如果用示功圖下面的面積，則可檢測出面積2增加了。

　　(a) 抽油杆載荷傳感在設定點處的杆載荷

　　(b) 變化的載荷量

　　(c) 抽油杆所做的機械功

　　圖4 監測抽油杆載荷裝置的抽空控制設備的工作原理

　　同時，也可像電機電流信号一樣，通過計算光杆載荷平均值的辦法來檢測抽空的發生，較高的載荷平均值表示有可能發生空抽，而較低的載荷平均值則表示油井中液量多。

　　總之，間抽控制器的優點和經濟效益是顯而易見的。

　　1)由于縮短了抽油時間，大大減少了能量消耗。但是，在用人工控制和定時自動控制間抽時，由于惟恐減産，幾乎都會發生實際抽油時間比必要的抽油時間長的情形，因而不能完全避免空抽。通過傳感器信号實現閉環控制的智能間抽控制器(IPOC)，在檢測到空抽時立即關閉抽油機，避免了空抽的發生，平均可多節約能量20%～30%。

　　2)相對于人工間抽和定時間抽來講，智能間抽控制由于達到了較低的平均液面，增加了産量。因為，較低的液面意味着較低的井底流壓，結果較多的液體流入井底，通常可增産1%～4%。

　　3)由于消除了液擊現象，可使井下和地面設備的維修費用減少25%～30%。另外，通過IPOC裝置可提前探測到油井故障，從而進一步減少了所需的修井作業量。

　　4)使用微電腦技術的IPOC裝置大大增加了抽油系統的性能信息檢測數據，為抽油機的遙控遙測及集中控制創造了條件。

　　3 軟起動及調壓節能型

　　由于抽油機的功率檔次有限，如30kN，60kN，80kN，100kN等，而每一口油井的參數都不一樣，在選配抽油機時，不可能做到量體裁衣，剛好和抽油機的功率檔次相匹配，一般留有一定的功率裕量;各型抽油機在配用電動機時，為了保證抽油機在各種工況下正常運行，也留有一定的功率餘量;随着油井由淺入深的抽取，油井的産液量越來越少，抽油機的負荷也相應減小。由于上述原因，就造成了抽油機的實際負載率普遍偏低，大部分抽油機的負載率在20%～30%之間，最高也不會超過50%，形成大馬拉小車的現象。而當電動機處于輕載運行時，其效率和功率因數都較低，此時若适當調節電動機定子的端電壓，使之與電動機的負載率合理匹配，這樣就降低了電動機的勵磁電流，從而降低電動機的鐵耗和從電網吸收的無功功率，可以提高電動機的運行效率和功率因數，達到節能的目的。

　　3.1 電動機定子繞組△/Y轉換降壓節能

　　由于低壓電動機在正常工作時，定子三相繞組是△接法，這樣每相繞組承受380V的線電壓，電動機可産生額定的輸出機械功率。電動機的轉矩是與電壓的平方成正比的，當電動機輕載(負載率<33%)時，可以将電動機的繞組由△接法改成Y接法，使每相繞組隻承受220V的電壓，即為額定電壓的1/

　　，電動機的轉矩也就僅為額定轉矩的1/3。當負載率>33%時，再将電動機繞組改為△接法運行，否則，會因電流過大而燒毀電動機。電動機在進行Y/△轉換時會産生沖擊電流。

　　Y/△接法轉換的實現一般采用交流接觸器實現，也可以通過晶閘管開關實現，兩種方法在節能效果上并無差異，而轉換控制電路如何準确掌握轉換時的負載率則會對節能效果産生較大的影響。當負載率β<33%時，不能及時進行△→Y切換，則會影響節能效果，而當負載率β>33%時，不能及時進行Y→△切換，則會使電流過大，銅耗增加，反而費電，同樣影響節能效果。為了不使轉換頻繁發生，一般在轉換點的負載率之間設置一定的回差，通常采用負載率β<30%時進行△→Y轉換，而當β>35%，進行Y→△轉換。

　　3.2 晶閘管相控與調壓節電軟啓動

　　晶閘管軟啓動與調壓節電的控制框圖如圖5所示。由單片機控制串聯在電動機定子主電路中的晶閘管的觸發角α，即可以改變加在定子繞組上的端電壓值，從而起到調壓節電的目的。其優點是可以動态跟蹤電動機的功率因數或輸入電功率，達到最佳節能效果;在負載突然增加時也可得到及時的響應，以免電動機堵轉;且可兼作電動機的軟啓動器，同時由于采用單片機控制，具有完善的保護功能。其缺點是造價較高，且由于對晶閘管進行相控，會産生大量的諧波，對電網、電機以及通信系統造成不良的影響，今後這類産品将因達不到電磁兼容的标準而被限制使用。

　　圖5 軟起動控制器框圖

　　表1 按最佳調壓系數進行調壓後節省的電量計算值

　　關于電動機降壓節電的有關計算和校驗，國标GB12497-1995《三相異步電動機經濟運行》中有明确的要求。在采取調壓節電時，既要達到節電的目的，又要保證電動機軸上的出力，并有一定的過載系數，否則，當負載波動時電動機将發生堵轉而燒毀。電動機輕載降壓時，首先是功率因數上升，節約了無功功率。這裏必須着重指出：不是所有的降壓行為都能達到節能的目的，隻有當電壓的降低程度大于轉差率及功率因數的上升程度時，才能使降壓運行的電動機效率得到提高而節能。

　　經過各種檢驗計算，電動機降壓後的最低電壓範圍大緻為(0.56～0.27)UN。以上數據是以正弦波電壓計算的，若考慮到晶閘管調壓所産生的諧波，引起電動機的噪音，振動和附加發熱等因素，其節能效果還要降低。一台Y1600—10/1730型電動機輕載降壓節能效果的計算數據見表1。Y1600—10/1730型電動機的原始數據為：額定功率PN=1600kW，額定電壓UN=6.0kV，額定電流IN=185A，額定轉速nN=595r/min，最大轉矩倍數(最大轉矩/額定轉矩)=2.22，起動電流倍數(堵轉電流/額定電流)=5.53，起動轉矩倍數(起動轉矩/額定轉矩)=0.824，額定效率ηN=94.49%，額定功率因數cosφ=0.879。電動機額定負載時的有功損耗ΣPN=93.3kW，電動機的空載損耗Po=29.6kW，空載電流Io=46.25A，電動機帶額定負載時的無功功率QN=918kvar，電動機的空載無功功率Qo=480.6kvar。

　　由表1可知，電動機降壓節能，主要節省的是無功功率，提高了功率因數，對供電網有利。而有功節電主要節省的是電動機自身損耗的一部分，且随着負載率的上升而銳減：負載系數β=0.1時，有功節電率為15%;β=0.2時為5.3%;β=0.3時僅為2.1%。按照國标GB124971995的規定，綜合節電為ΔP+KqΔQ，其中Kq為無功經濟當量，其值規定為：電動機直連發電機母線時取0.02～0.04;經二次變壓時取0.05～0.07;經三次變壓時取0.08～0.1。一般抽油機電動機均經三次以上變壓，可取為0.1，也即每節省10kvar的無功功率，可折合為1kW的有功功率計算。由于降壓節能時電動機的轉速基本上不變，軸上的負載也不變，則電動機的輸出軸功率是不會改變的，節省的隻是電動機自身損耗的一部分，表1中第7欄綜合節電率應為表中第4欄的數據除以當時的負載功率與第5欄的損耗功率之和的結果，并非為節省的綜合有功功率與電動機額定功率之比。這是一個概念誤區，有些用戶在計算節電效益時，往往用電動機的額定功率乘以節電率再乘以運行時間來計算節省的電能(kW·h)數，這是錯誤的。

　　由表1可知，當負載率為β=0.4時，其綜合節電率為2.22%，其節省的功率并非為PN×2.22%=35.52kW，而應當為β=0.4時的負載功率PN×0.4加上電動機當U=UN時的功率損耗ΣPN=72.83kW，來乘以綜合節電率2.22%，即(1600×0.4+72.83)×2.22%=15.8kW。有些制造商常在這一問題上誤導或欺騙用戶，應引起注意。

　　通過降壓對電動機實現軟起動的目的，一是減少起動時過大的沖擊電流，二是減小全壓起動時過大的機械沖擊。那麽在抽油機上使用降壓軟起動裝置，其效果究竟如何呢?由于電動機的轉矩與施加電壓的平方成正比，施加電壓降低了，電動機的轉矩若達不到負載的起動轉矩時，電動機是轉不起來的。雖然電動機的堵轉轉矩一般小于額定轉矩，但是，當電壓降到額定電壓的70%時，電動機轉矩隻有額定轉矩的50%，對于起動轉矩超過50%額定轉矩的負載，是轉不起來的。隻有當電壓升高到電動機的轉矩足以克服負載的靜轉矩時，電動機才能啓動。所以，△/Y轉換起動隻适合起動轉矩<1/3額定轉矩的負載，一般的軟起動也隻适合起動轉矩<50%額定轉矩的負載，對于重載起動的負載就降低起動電流來說，軟起動器也是無能為力的。

　　對需重載起動的負載，使用軟起動并不能達到減小起動電流的目的，更不能達到節省起動能量的作用;但是，由于軟起動器的電壓是呈钭坡上升的，雖然在達到起動轉矩前電動機并不旋轉，但随着電動機軸上扭矩的不斷增大，被拖動的負載是慢慢被加力的，所以，用軟起動器起動需重載起動的負載時，可以達到減小機械沖擊的目的。對于抽油機來講，使用軟起動器，不一定能達到減小沖擊電流的目的，但可以達到減小起動時機械沖擊的目的，還是有一定作用的。

　　在某些宣傳降壓節能産品的文章中，提到在抽油機處于發電狀态時，可以通過調整晶閘管的觸發角α改善瞬時過電壓的問題，事實上也不盡然。當異步電動機由于負載超速而變成異步發電機運行時，是會産生瞬間過電壓，使電動機端電壓高于供網電壓，但由于供電網可以看成是一個無窮大的電源系統，當穩态運行時，電機端電壓隻是略高于供網電壓，以便能量反饋。這時調整晶閘管的觸發角α，隻能調整電流，即異步發電機的負荷，對于抑制過電壓并無效果。

　　4 無功就地補償節能型

　　交流異步電動機的無功就地補償就是将補償電容器組直接與電動機并聯運行，電動機啓動和運行時所需的無功功率由電容器提供，有功功率則仍由電網提供，因而可以最大限度地減少拖動系統對無功功率的需求，使整個供電線路的容量及能量損耗、導線截面、有色金屬消耗量，以及開關設備和變壓器的容量都相應減小，而供電質量卻得以提高。

　　無功就地補償隻對長期空載或輕載運行的電動機有用，對于重載運行的電動機，因為其本身功率因數較高，沒有補償的必要。由于抽油機大部分處于輕載運行的狀況，且由于其分散性，低壓輸電線路較長，本身功率因數又偏低，無功就地補償的效果較好。對于抽油機這樣的負載，負載頻繁變化，沒有必要采用自動投切的電容器組補償，這樣會增加成本，降低可靠性，是得不償失之舉。隻要根據電機容量及平均負載率，選配适當容量的電容器進行固定補償就行了，既經濟又實用。目前，由于市售的補償電容器質量都不好，壽命都不長，因此，應當選用質量較好的自愈式電容器，并有自放電電路的産品。
